《金屬閥門結構長度》標準介紹
本標準由全國閥門標準技術委員會（SAC/TC188）歸檔。
GB/T 12221-2005《金屬閥門 結構長度》是對GB/T 12221-1989和GB/T 15188.1~15188.4-1994標準的修訂，代替這幾項標準。
本標準在修訂中主要變化有：結構長度有所括大，包括法蘭連接、對焊連接、對夾式連接、內螺紋連接、外螺紋連接等連接方式的結構長度。增加了焊接端、對夾式、內螺紋、外螺紋的結構基本長度系列和各類閥門的結構長度尺寸，其中法蘭連接的結構長度修改采用ISO 5752《法蘭管路系統金屬閥門 結構長度》。
本標準適用于金屬閥門，公稱壓力不大于PN420，公稱尺寸在DN3~DN4000范圍內，閥門種類有閘閥、截止閥、球閥、蝶閥、旋塞閥、隔膜閥、止回閥，其閥門的連接方式有法蘭、焊接端、對夾、內螺紋、外螺紋連接。規定了這些閥門使用不同的連接方式時的結構長度及其極限偏差
本標準引用GB/T 1047《管道元件DN（公稱尺寸）的定義和選用》和GB/T 1048《管道元件PN（公稱壓力）的定義和選用》兩項標準，現GB/T 1047和GB/T1048年代號都是2005。但需要說明的是，本標準在報批時，這兩項新版標準尚未批準發布。因此，本標準在公稱尺寸和公稱壓力的表述上仍然延用的是老版本的GB/T1047和GB/T 1048。
標準給出了“直通式閥門結構長度”、“角式閥門結構長度”、“對夾式閥門結構長度”的定義，并配有圖示。使用22張表格列出了各種閥門不同的連接方式的結構長度和極限偏差。

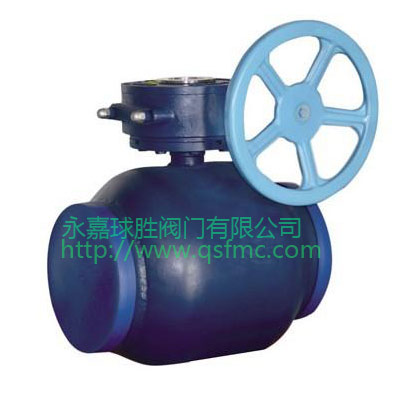

文章由全焊接球閥,全焊接球閥廠家,標準全焊接球閥生產廠家永嘉球勝閥門有限公司整理發布,了解詳情請電話咨詢：18989787444
