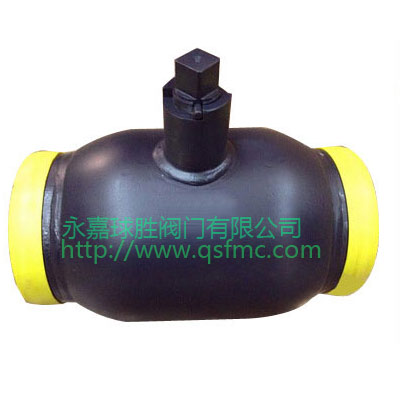

全焊接球閥廠家低溫全焊接球閥概述
低溫全焊接球閥適用于適用于介質溫度-40℃～ -196℃的閥門稱之為低溫閥門
低溫閥門包括低溫球閥、低溫閘閥、低溫截止閥、低溫安全閥、低溫止回閥，低溫蝶閥，低溫針閥，低溫節流閥，低溫減壓閥等，主要用于乙烯，液化天然氣裝置，天然氣LPG LNG儲罐，接受基地及衛星站，空分設備，石油化工尾氣分離設備，液氧、液氮、液氬、二氧化碳低溫貯槽及槽車、變壓吸附制氧等裝置上。輸出的液態低溫介質如乙烯、液氧、液氫、液化天然氣、液化石油產品等，不但易燃易爆，而且在升溫時要?dú)饣瑲饣瘯r(shí)，體積膨脹數百倍。
液化天然氣閥門的材料非常重要，材質不合格，會造成殼體及密封面的外漏或內漏；零部件的綜合機械性能、強度和鋼度滿足不了使用要求甚至斷裂。導致液化天然氣介質泄漏引起爆炸。因此，在開發、設計、研制液化天然氣閥門的過程中，材質是首要關鍵的問題。
經過多年制造，已積累了豐富的經驗，從設計、工藝到制造日趨成熟，并已開發形成了低溫閥門的系列產品。
一、低溫全焊接球閥產品規格和設計參數：
1．壓力等級：150、300、600Lb、900LB、1500LB（45MPa）
2．閥門通徑：15～1200 mm （ 1/2～48" ）。
3．連結形式：法蘭式、焊接式、螺紋。
4．閥門材料：LCB、LC3、CF8。
5．工作溫度：-46℃、-101℃、 -196℃、-253℃
6．適用介質：液化天然氣、乙烯、丙烯等。
7．驅動方式：手動、傘齒輪傳動、電動 。
二、低溫全焊接球閥標準與產品結構：
1．設計：API6D、JB/T7749
2．閥門常規檢查和試驗：按API598標準。
3．閥門低溫檢查和試驗：按JB/T7749。
4．驅動方式： 手動、傘齒輪傳動及電動驅動裝置。
5．閥座形式： 閥座采用焊接結構，密封面堆焊鈷基硬質合金，保證閥門的密封性能。
6．閘板采用彈性結構，在進壓端設計卸壓孔。
7．單向密封的閥門閥體上標有流向標志。
8．低溫球閥、閘閥、截止閥，蝶閥采用長頸結構，以保護填料。
9．超低溫球閥標準：JB/T8861-2004
三、低溫全焊接球閥材料選擇：
1．閥體、閥蓋采用：LCB(-46℃)、LC3(-101℃)、CF8（304）(-196℃)
2．閘板：不銹鋼堆焊鈷基硬質合金
3．閥座：不銹鋼堆焊鈷基硬質合金
4．閥桿：0Cr18Ni9
四、低溫全焊接球閥制造和試驗：
前澤對所生產的低溫閥門制定了嚴格的制造工藝和采用專用設備，對零件的加工進行嚴格的質量控制。經特殊的低溫處理，將粗加工的零件置于冷卻介質中數小時（2-6小時），以釋放應力，確保材料的低溫性能，保證精加工尺寸，以防閥門在低溫工況時，因溫度變化造成變形而導致的泄漏。閥門的裝配與普通閥門也不同，零件需經過嚴格的清洗，除去任何油污，以保證使用性能。
五、低溫全焊接球閥試驗設備：
1.低溫閥試驗裝置
2.液氮儲存裝置
3.低溫處理槽
4.低溫試驗臺，以保證閥門在低溫工況條件下的性能
5.其它
六、低溫全焊接球閥試驗和檢驗：
對低溫閥的主要零部件作低溫處理并每批抽樣作低溫沖擊試驗，以保證閥門在低溫工況時不脆裂，經得起低溫介質沖擊。
對每臺閥門進行以下試驗：
1.常溫殼體強度試驗；
2.常溫低壓上密封試驗；
3.常溫低壓密封試驗；
4.低溫上密封氣密試驗（有上密封時）；
5.低溫氣密封試驗等，以確保整臺低溫閥門符合標準的規定；
6.對低溫閥的主要零部件作低溫處理并每批抽樣作低溫沖擊試驗，以保證閥門在低溫工況時不脆裂，經得起低溫介質沖擊；
7.低溫（深冷 ）閥門均按相應材料規范進行低溫處理和沖擊試驗
8.搞靜電功能更加強大，閥體與閥桿或內件與閥體間導通電阻小于1歐姆。
低溫閥門其他參數：
閥體輕、尺寸小。
為了減少閥體的熱損失，特別是為了保證低溫全焊接球閥低溫下的使用，特意設計成重量輕、尺寸小的閥體。長軸閥有低溫流體流經的閥，采用長閥桿形式，可以避開外部熱的作用使壓蓋保持常溫，以防止蓋密封件的性能降低。此長度是通過計算、試驗而得出的最佳長度。
